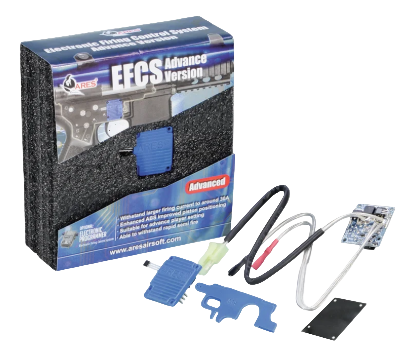

Ares Electronic Firing Control System (EFCS) Advance Version for M4 Rear Wire (EFCS-002)

ARES ELECTRONIC FIRING CONTROL SYSTEM (EFCS) ADVANCE – M4 REAR WIRE

Le ARES Electronic Firing Control System – EFCS-002 est une unité électronique de contrôle de tir conçue pour les plateformes ARES / AMOEBA M4 équipées d’une gearbox compatible EFCS.

Cette version Rear Wire possède son câblage orienté vers l’arrière de la réplique, ce qui la destine principalement aux configurations où la batterie est installée dans la crosse ou le buffer tube.

Le système EFCS remplace les contacts électriques traditionnels par une gestion électronique utilisant notamment un capteur magnétique précis pour contrôler la position du piston.

Le résultat est une réponse de détente rapide, une meilleure gestion du cycle mécanique et la possibilité de programmer différents modes de tir avec le programmateur ARES compatible.

VERSION EFCS-002 – REAR WIRE

ARES propose plusieurs variantes de son circuit EFCS selon l'emplacement du câblage :

EFCS-001 – Front Wiring

EFCS-002 – Rear Wiring

EFCS-003 – Mid-Rear Wiring

Le modèle présenté ici est le EFCS-002, spécifiquement équipé d’un câblage arrière.

Il convient donc aux plateformes M4 ARES EFCS compatibles utilisant une batterie installée vers l’arrière de la réplique.

ELECTRONIC FIRING CONTROL SYSTEM

Le EFCS – Electronic Firing Control System remplace le fonctionnement électrique traditionnel d’une gearbox AEG par un système électronique beaucoup plus évolué.

L’unité contrôle le déclenchement et surveille le cycle de fonctionnement de la gearbox afin d’améliorer la réponse et la constance du système.

Cette technologie est utilisée d’origine dans plusieurs plateformes ARES et AMOEBA.

CAPTEUR MAGNÉTIQUE PRÉCIS

L’une des principales caractéristiques du EFCS est son Precise Magnetic Sensor.

Le système utilise une détection magnétique afin de contrôler plus précisément la position du piston pendant le cycle de la gearbox.

Cette conception permet une gestion plus précise du cycle comparativement à un système électrique traditionnel utilisant uniquement des contacts mécaniques.

POSITIONNEMENT AMÉLIORÉ DU PISTON

ARES utilise son système Enhanced ABS afin d’améliorer le positionnement du piston après chaque cycle.

Un positionnement plus constant permet de réduire certaines contraintes mécaniques et contribue au fonctionnement régulier de la gearbox.

Cette caractéristique devient particulièrement intéressante lors d’une utilisation intensive en semi-automatique.

SUPPORTe JUSQU’À ENVIRON 30 A

ARES indique que le EFCS est conçu pour supporter un courant de tir pouvant atteindre environ :

30 ampères

Cette capacité permet au système de gérer les demandes électriques importantes rencontrées lors du fonctionnement d’un AEG.

CONÇU POUR LE SEMI RAPIDE

Le EFCS est spécifiquement conçu pour supporter une utilisation rapide du semi-automatique.

Contrairement aux contacts mécaniques traditionnels qui peuvent subir davantage d’usure électrique lors des tirs répétés, le système électronique est mieux adapté aux pressions rapides et répétées sur la détente.

Cette caractéristique est particulièrement intéressante pour :

• Le CQB

• Les terrains Semi-Only

• Les joueurs utilisant beaucoup le semi

• Les configurations nécessitant une réponse rapide

RÉPONSE DE DÉTENTE RAPIDE

ARES annonce une Light & Fast Trigger Response.

La gestion électronique permet au système de réagir rapidement à l’actionnement de la détente.

Le joueur obtient ainsi une sensation plus nette qu’avec un système de contacts électriques conventionnel.

COURSE DE DÉTENTE AJUSTABLE

Le EFCS permet également d’utiliser une course de détente ajustable.

Cette caractéristique permet d’adapter la distance nécessaire pour déclencher le système selon la configuration et les préférences du joueur.

Une course plus courte peut notamment être intéressante pour les joueurs recherchant une réponse rapide en semi-automatique.

FAIBLE PUISSANCE NÉCESSAIRE POUR INITIER LE MOTEUR

ARES indique également une fonction Low Power Motor Initiation.

Le système électronique est conçu afin de réduire la puissance nécessaire au moment de l'initialisation du moteur.

Cette gestion fait partie des avantages du système EFCS par rapport à une configuration électrique traditionnelle.

PROGRAMMABLE AVEC LE EFCS-P-001

L’un des grands avantages du système EFCS est la possibilité de modifier les modes de tir avec le ARES EFCS Programmer – EFCS-P-001.

Le programmateur est vendu séparément.

Une fois connecté à une plateforme EFCS compatible, il permet de sélectionner différentes configurations de tir.

4 CONFIGURATIONS DE TIR PROGRAMMABLES

Avec le programmateur ARES EFCS-P-001, quatre configurations sont disponibles :

SAFE / SEMI / AUTO

Configuration AEG traditionnelle.

SAFE / SEMI / BURST

Le Full Auto est remplacé par un Burst.

SAFE / BURST / AUTO

Le Semi est remplacé par le Burst tout en conservant le Full Auto.

SAFE / SEMI / SEMI

Le Full Auto est désactivé afin d’obtenir une plateforme Semi-Only.

Cette dernière configuration peut être particulièrement intéressante pour les terrains imposant exclusivement le semi-automatique ou certaines configurations DMR.

SÉLECTION DU TYPE DE BATTERIE

Le programmateur ARES permet également de sélectionner le type de batterie utilisé.

ARES prévoit trois configurations :

• Ni-MH

• LiPo 2 cellules / 7.4 V

• LiPo 3 cellules / 11.1 V

Le système peut ainsi adapter son fonctionnement à la batterie sélectionnée.

ENTRETIEN RÉDUIT

ARES indique que le circuit EFCS est conçu pour fonctionner sans entretien lié à la poussière ou à la graisse.

Le système de détection électronique évite plusieurs problématiques associées aux contacts mécaniques traditionnels.

Il demeure évidemment important de maintenir correctement la gearbox et ses autres composantes mécaniques.

PIÈCE DE REMPLACEMENT / UPGRADE

Le EFCS-002 peut être utilisé comme pièce de remplacement pour une plateforme ARES compatible déjà équipée du système EFCS.

Il peut notamment être utile lorsqu’un circuit électronique original doit être remplacé.

Il ne faut toutefois pas considérer le EFCS-002 comme un MOSFET universel pouvant simplement être installé dans n’importe quelle gearbox Version 2.

COMPATIBILITÉ ARES / AMOEBA M4

Le EFCS-002 est principalement conçu pour les gearbox M4 ARES / AMOEBA compatibles EFCS avec câblage arrière.

La compatibilité dépend de la gearbox et de plusieurs composantes spécifiques au système ARES.

Il est donc important de confirmer la compatibilité avant l’installation.

PAS UN MOSFET V2 UNIVERSEL

Même si le EFCS remplit plusieurs fonctions similaires à celles d’un MOSFET ou d’un ETU moderne, le EFCS-002 n’est pas un système universel destiné à toutes les gearbox V2.

Il nécessite une gearbox compatible avec l’architecture ARES EFCS.

Une gearbox M4 V2 standard d’une autre marque peut nécessiter des modifications importantes ou simplement ne pas être compatible.

SPÉCIFICATIONS TECHNIQUES

Marque : ARES Airsoft

Système : Electronic Firing Control System – EFCS

Modèle : EFCS-002

Version : Advance / Rear Wire

Application : M4 AEG compatible ARES EFCS

Câblage : Arrière / Rear Wiring

Contrôle électronique : Oui

Capteur : Magnétique

Positionnement du piston : Contrôlé électroniquement

Courant supporté : Jusqu’à environ 30 A

Rapid Semi Fire : Oui

Réponse de détente rapide : Oui

Course de détente ajustable : Oui

Low Power Motor Initiation : Oui

Programmable : Oui, avec EFCS-P-001

Programmer inclus : Non

Modes programmables : 4 configurations

Battery Setting : Ni-MH / LiPo 7.4 V / LiPo 11.1 V

Compatibilité principale : ARES / AMOEBA M4 EFCS Rear Wired

Type de produit : Circuit électronique / pièce interne AEG

POURQUOI CHOISIR LE ARES EFCS-002?

Le ARES EFCS-002 est particulièrement intéressant pour remplacer un circuit électronique défectueux dans une plateforme ARES/AMOEBA compatible ou pour compléter une gearbox conçue autour du système EFCS.

Son capteur magnétique, sa gestion électronique du piston, sa capacité à supporter le semi rapide et sa programmation des modes de tir offrent plusieurs avantages par rapport à un système électrique traditionnel.

Il représente un excellent choix pour :

• Remplacement d’un EFCS ARES défectueux

• Plateformes AMOEBA M4 compatibles

• Gearbox ARES M4 EFCS

• Configurations Rear Wired

• Joueurs utilisant beaucoup le semi-automatique

• Configurations programmables

• Joueurs souhaitant désactiver le Full Auto

• Utilisation avec LiPo 7.4 V ou 11.1 V

• Entretien et réparation de plateformes ARES EFCS

IMPORTANT – COMPATIBILITÉ

Le ARES EFCS-002 n’est pas un circuit universel pour toutes les gearbox M4 Version 2.

Il est conçu spécifiquement pour les gearbox ARES / AMOEBA compatibles EFCS avec câblage arrière.

Avant l’achat, il est recommandé de confirmer la compatibilité avec le modèle exact de la réplique.

CONTENU

• 1 × ARES EFCS-002 Electronic Firing Control System

• Câblage arrière intégré

Le programmateur ARES EFCS-P-001 est vendu séparément.

Gearbox, moteur, batterie et autres composantes illustrées vendus séparément.

Le ARES EFCS-002 est une solution de remplacement et de contrôle électronique conçue pour les plateformes M4 ARES/AMOEBA compatibles. Avec son capteur magnétique, sa réponse rapide, sa capacité d’environ 30 A et ses modes programmables via le EFCS-P-001, il permet de conserver ou restaurer toutes les principales fonctionnalités électroniques du système EFCS ARES.
